Información detallada
Descripción de producto

Información detallada
Number modelo::	el 1/2” - 36"	Certificación::	ISO TUV
Cantidad::	1 unidad	Detalles de empaquetado::	Fumigue o fumigue no la madera contrachapada/la plataforma o la caja de madera
GRADO::	45° el 90° 180°	Estándar::	ASTM B16.9, ESTRUENDO 17175 EN10253 DE JIS G3458 JIS G3462
Resaltar:	Codo galvanizado inconsútil del tubo del TUV , El ISO inconsútil galvanizó el codo del tubo , Codo del tubo sin soldadura del TUV 45Degree

Descripción de producto

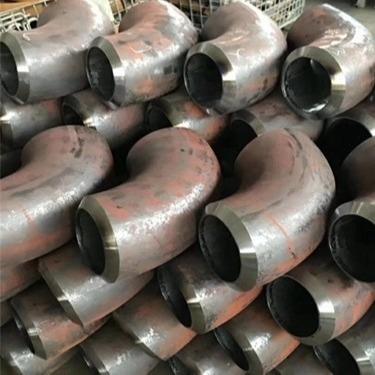

Negro de carbono inconsútil del codo de la tubería de acero de Astm A234 Wpb del codo de la tubería de acero galvanizado

ASTM A234 WPB es un grado común para el codo largo del radio de 90 grados, que es uno de exigido altamente. Ellos disponibles en una gama de gran tamaño y del grueso. Tienen un buen funcionamiento y son suficientes la mayoría de las necesidades industriales de la tubería.

¿Cuántos tipos de codo de la tubería de acero?

Según la forma, hay recto y de reducción del codo.

Dependiendo del ángulo, hay normalmente codo de 45 grados, de 90 grados y de 180 grados.

Según lo basado en radio, hay el radio largo (1.5D) y codo corto del radio (1D).

Para la conexión, ellos pueda dividido en codo de la soldadura del zócalo, codo de la soldadura de extremo y codo roscado.

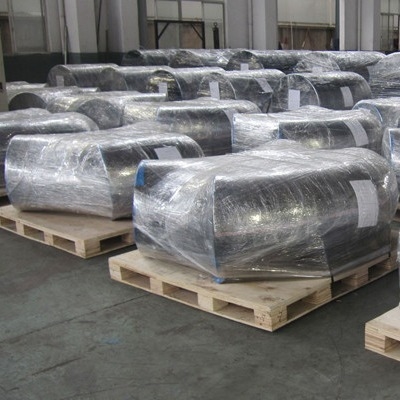

Paquete de codo de 90 grados

Marcamos todas las colocaciones Buttweld de acero de carbono con el nombre, grado, calor grueso no, del tamaño, del estándar y del horario. Después de hecho de la voladura, de la pintura y del marcado 90 del codo del grado ASTM A234 WPB, nuestros trabajadores los envolvieron con espuma plástica y los embalaron en casos o plataformas de madera.

Las etiquetas claras se marcan con etiqueta en fuera del paquete para la identificación fácil de la cantidad y cuidado de la identificación del producto el gran se toma durante la operación y el transporte.

Dimensiones de acero del codo de carbono

Dimensiones del codo de acero de 90 grados de carbono y del codo de 45 grados

NPS	O.D. D	el 90° Rad largo Centro a terminar	45° Rad largo Centro a terminar B	el 90° 3D Centro a terminar	45° 3D Centro a terminar B
el 1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

El codo de acero de 45 grados de carbono y las dimensiones de acero del codo de 90 grados de carbono están en milímetros salvo indicación contraria. El grueso de pared (t) se debe especificar por el cliente.

TOLERANCIAS DIMENSIONALES DE LOS CODOS de la SOLDADURA de EXTREMO - 45° Y el 90° - LR Y 3D - ASME B16.9

Tamaño nominal del tubo	el 1/2 a 2.1/2	3 a 3.1/2	4	5 a 8
Diámetro exterior en (d) biselado	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Dentro de diámetro en el extremo	0,8	1,6	1,6	1,6
Centro para terminar a LR (A/B)	2	2	2	2
Centro para terminar 3D (A/B)	3	3	3	3
Tamaño nominal del tubo	10 a 18	20 a 24	26 a 30	32 a 48
Diámetro exterior en (d) biselado	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Dentro de diámetro en el extremo	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Centro para terminar a LR (A/B)	2	2	3	5
Centro para terminar 3D (A/B)	3	3	6	6
Grueso de pared (t)	No menos que 87,5% de grueso de pared nominal

Dimensiones del codo de ASTM A234 WPB

Estándar: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diámetro: DN20 a DN1500/3/4" a 60"

Horario: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Radio: Radio corto (SENIOR) y radio largo (LR)

Tipo: Inconsútil y soldado con autógena

Superficie: La cartilla negra, galvanizó

Certificación galvanizada inconsútil del grado ISO TUV del codo 45 del tubo 0

Certificación galvanizada inconsútil del grado ISO TUV del codo 45 del tubo 2

Certificación galvanizada inconsútil del grado ISO TUV del codo 45 del tubo 3

Certificación galvanizada inconsútil del grado ISO TUV del codo 45 del tubo 4

Certificación galvanizada inconsútil del grado ISO TUV del codo 45 del tubo 5

Certificación galvanizada inconsútil del grado ISO TUV del codo 45 del tubo 6

Certificación galvanizada inconsútil del grado ISO TUV del codo 45 del tubo 7

etiqueta:

Datos del producto:
Lugar de origen:	China
Nombre de la marca:	hongcheng
Certificación:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Número de modelo:	el 1/2” a 24"
Pago y Envío Términos:
Cantidad de orden mínima:	1pc
Precio:	consult
Detalles de empaquetado:	Cajas o plataformas de la madera contrachapada
Tiempo de entrega:	7-15 días del trabajo
Condiciones de pago:	L/C, D/P, T/T
Capacidad de la fuente:	2 millones de toneladas/año

Certificación galvanizada inconsútil del grado ISO TUV del codo 45 del tubo

Codo galvanizado inconsútil del tubo del TUV

El ISO inconsútil galvanizó el codo del tubo

Codo del tubo sin soldadura del TUV 45Degree
