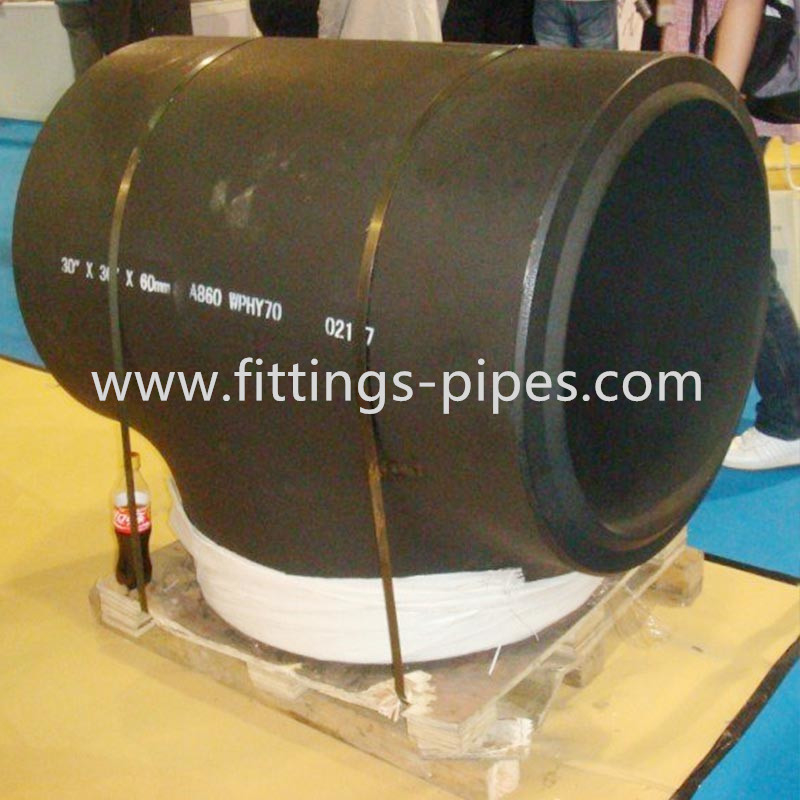

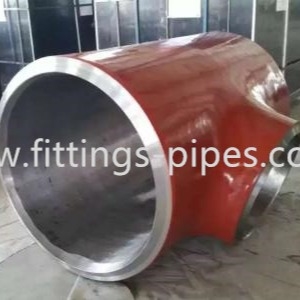

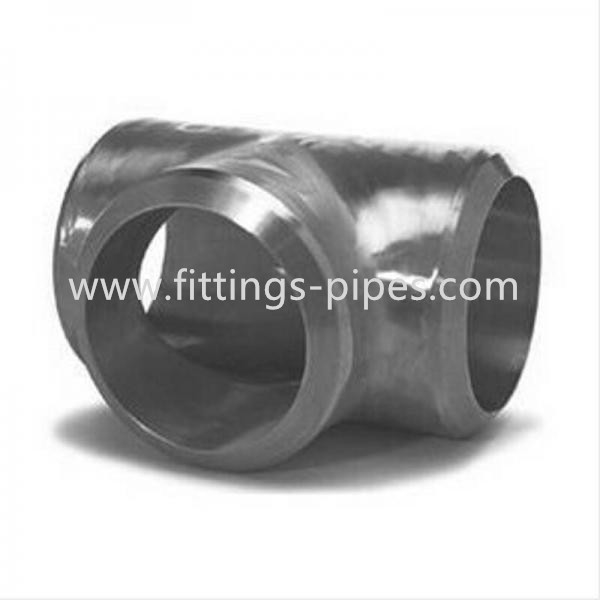

Especificación de dibujo técnica del tamaño
|
Unidad: pulgada Nominal |
Fuera del diámetro. (OD) |
Grueso de pared (t) |
Las camisetas se centran a Extremos C.M |
|||
| Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||
| el 1/2 | 0,840 | 0,065 | 0,083 | 0,109 | 0,147 | 1,00 |
| 3/4 | 1,050 | 0,065 | 0,083 | 0,113 | 0,154 | 1,13 |
| 1 | 1,315 | 0,065 | 0,109 | 0,133 | 0,179 | 1,50 |
| 1-1/4 | 1,660 | 0,065 | 0,109 | 0,140 | 0,191 | 1,88 |
| 1-1/2 | 1,900 | 0,065 | 0,109 | 0,145 | 0,200 | 2,25 |
| 2 | 2,375 | 0,065 | 0,109 | 0,154 | 0,218 | 2,50 |
| 2-1/2 | 2,875 | 0,083 | 0,120 | 0,203 | 0,276 | 3,00 |
| 3 | 3,500 | 0,083 | 0,120 | 0,216 | 0,300 | 3,38 |
| 4 | 4,500 | 0,083 | 0,120 | 0,237 | 0,337 | 4,13 |
| 5 | 5,563 | 0,109 | 0,134 | 0,258 | 0,375 | 4,88 |
| 6 | 6,625 | 0,109 | 0,134 | 0,280 | 0,432 | 5,63 |
| 8 | 8,625 | 0,109 | 0,148 | 0,322 | 0,500 | 7,00 |
| 10 | 10,750 | 0,134 | 0,165 | 0,375 | 0,500 | 8,50 |
| 12 | 12,750 | 0,156 | 0,180 | 0,375 | 0,500 | 10,00 |
| 14 | 14,000 | 0,156 | 0,250 | 0,375 | 0,500 | 11,00 |
| 16 | 16,000 | 0,165 | 0,250 | 0,375 | 0,500 | 12,00 |
| 18 | 18,000 | 0,165 | 0,250 | 0,375 | 0,500 | 13,50 |
| 20 | 20,000 | 0,188 | 0,250 | 0,375 | 0,500 | 15,00 |
| 24 | 24,000 | 0,218 | 0,250 | 0,375 | 0,500 | 17,00 |
utilizado a
Petróleo, sustancia química, central eléctrica, gas, metalurgia, construcción naval, construcción, etcUsed a la conexión de los tubos
